純棉水刺無(wú)紡材料是一種新型的纖維材料，因其具有柔軟、蓬松、舒適、吸濕性好、不含非纖維組分等特點(diǎn)被廣泛應(yīng)用于醫(yī)療衛(wèi)生、生活用品、工業(yè)用品等領(lǐng)域。當(dāng)材料與人體皮膚接觸時(shí)，棉纖維能迅速將水分和汗液吸附到材料上，但由于其保水性強(qiáng)，材料很難快速達(dá)到干爽，不僅會(huì)令使用者產(chǎn)生不舒適感[7-8]，而且還會(huì)造成汗液和水分反滲透回接觸面，造成細(xì)菌和病毒的交叉感染，影響人體健康。因此，改善純棉水刺無(wú)紡材料性能，開(kāi)發(fā)非織造材料的單向?qū)�濕功能性顯得非常有必要。
    本研究采用拒水整理劑(FG一910)對(duì)純棉水刺無(wú)紡材料進(jìn)行單面拒水整理，并對(duì)整理前后的材料進(jìn)行紅外、掃描電鏡分析以及透濕、透氣以及導(dǎo)水性能測(cè)試研究，結(jié)果表明整理后的材料獲得了優(yōu)良的單向?qū)�濕功能�?BR>1實(shí)驗(yàn)材料及儀器
    穩(wěn)健醫(yī)療有限公司(黃岡)生產(chǎn)的純棉水刺無(wú)紡材料，克重為40g／m2，北京潔爾爽高科技有限公司生產(chǎn)FG一910型含氟拒水整理劑。實(shí)驗(yàn)儀器包括AVtar360型紅外光譜分析儀；JSM．6510掃描電子顯微鏡；透濕杯；DZF-6020型真空干燥箱；YG(B)461D型數(shù)字式織物透氣量?jī)x；MMT系統(tǒng)單向?qū)�濕測(cè)定儀等。
2實(shí)驗(yàn)步驟
    本實(shí)驗(yàn)中采用的整理工藝為：試樣。配置整理液一噴灑整理液。烘干。焙烘，拒水整理液的濃度為40g/L，單位面積整理劑用量為10克/平方米，烘干工藝溫度110℃，時(shí)間3min。
3實(shí)驗(yàn)結(jié)果與分析
3.1紅外光譜分析

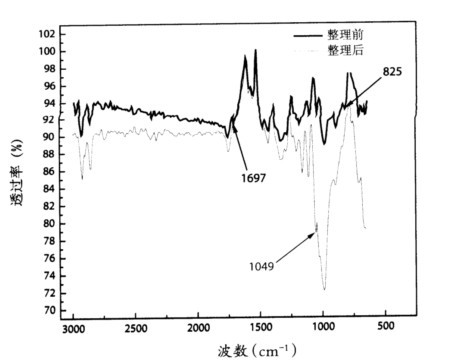

    對(duì)單面拒水整理前后純棉水刺無(wú)紡材料進(jìn)行紅外光譜分析，其紅外光譜圖如圖1所示。

圖1

    純棉水刺無(wú)紡材料經(jīng)過(guò)拒水整理劑整理后，材料表面基團(tuán)并沒(méi)有發(fā)生大的變化，整理后的材料在1049cm處新增了一個(gè)吸收峰，該峰為C—F鍵的振動(dòng)吸收峰，表明整理劑顆粒包覆在材料表面，實(shí)現(xiàn)了整理效果。另外，整理后的材料在1697cm和825cm處減少了兩個(gè)吸收峰，這兩個(gè)峰為一COOH和—-NH2，親水陛極強(qiáng)基團(tuán)的振動(dòng)吸收峰，它們的消失表明材料整理后親水陛減弱，拒水陛增強(qiáng)。
3.2掃描電鏡分析
    純棉水刺無(wú)紡材料整理前后純棉水刺無(wú)紡材料表面纖維結(jié)構(gòu)的掃描電鏡分別如圖2、3所示。

    由圖2可知，純棉水刺無(wú)紡材料在拒水整理前，棉纖維材料比較光潔，并且具有很多縱向條紋，使得材料能表現(xiàn)出很好的吸水性。由圖3可知，純棉水刺無(wú)紡材料在經(jīng)FG一910型含氟拒水整理劑整理后，整理劑包裹在纖維材料
3.3透濕性能測(cè)試與分析

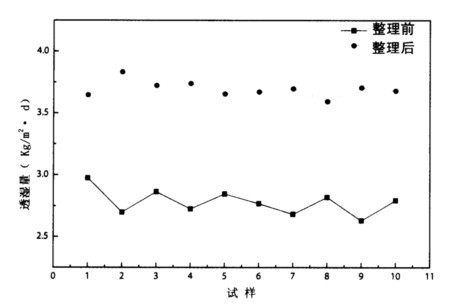

    采用透濕杯蒸發(fā)法，材料整理前后的透濕量測(cè)試結(jié)果如圖4所示。
    由圖4可知，經(jīng)過(guò)FG．910型含氟拒水整理劑整理后，純棉水刺無(wú)紡材料的透濕性變好。這是因?yàn)槲凑�理�?cè)的棉的表面，使材料失去縱向條紋，親水性能降低。另外，從圖中可以清晰地看出，拒水整理劑的乳液顆粒很好地附著在材料表面，使其變得很粗糙，表面張力降低，拒水性增強(qiáng)。纖維具有良好的吸濕性，能迅速將整理側(cè)的水分導(dǎo)出。由于水刺無(wú)紡材料的特殊結(jié)構(gòu)即表面具有很多空洞，使得水刺無(wú)紡材料在未經(jīng)整理前便具備很好的透濕性，雖然材料在經(jīng)單面整理后，整理劑在表面形成了一層薄膜，但并不影響材料的透濕性能。維材料比較光潔，并且具有很多縱向條紋，使得材料能表
現(xiàn)出很好的吸水性。由圖3可知，純棉水刺無(wú)紡材料在經(jīng)FG一910型含氟拒水整理劑整理后，整理劑包裹在纖維材料。

圖4

3.4透氣性能測(cè)試與分析

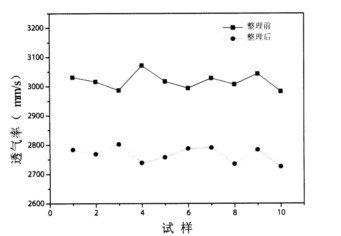

    由于拒水整理是在材料表面施加具有低表面能的整理劑，經(jīng)整理工藝之后，整理劑牢固地附著于纖維上或與之形成化學(xué)結(jié)合，用整理劑對(duì)純棉水刺無(wú)紡材料表面進(jìn)行整理后，材料的透氣陛必然會(huì)有所改變，其結(jié)果如圖5所示。
    由圖5可知，純棉水刺無(wú)紡材料在經(jīng)含氟拒水整理劑整理后，透氣性能也有所下降，但下降幅度不大。這主要是因?yàn)�，雖然拒水整理劑分子附著在材料表面形成了拒水性薄膜，但由于水刺無(wú)紡材料的孔洞的存在，使得材料在經(jīng)整理后仍然保持著良好的透氣陛。

圖5

3.5導(dǎo)水性能測(cè)試與分析

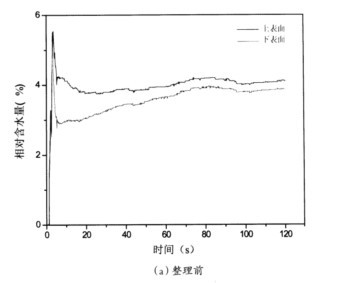

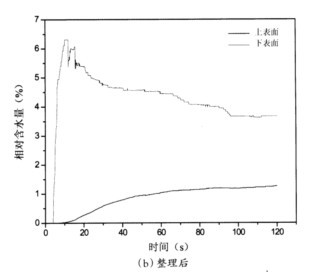

    本實(shí)驗(yàn)采用滴液面積法，由于無(wú)紡材料屬于薄型纖維制品，打水時(shí)間設(shè)定為3s。整理前后純棉水刺無(wú)紡材料的測(cè)試結(jié)果分別如圖6所示。

                                                       圖6

    經(jīng)過(guò)FG一910型含氟拒水整理劑整理后，純棉水刺無(wú)紡材料表現(xiàn)出良好的單向?qū)�濕性��，并且�?jīng)過(guò)整理的一面(上表面)相對(duì)含水量很小，保持了整理面的相對(duì)干燥。
4結(jié)語(yǔ)
    使用FG．9lO型含氟拒水整理劑對(duì)純棉水刺無(wú)紡材料進(jìn)行單面整理，整理前后紅外光譜圖以及掃描電鏡圖顯示了材料整理面親水性減弱，拒水性增強(qiáng)。透濕性能較之前有所改善，透氣性能有所降低，但下降幅度不大，并不影響服用舒適性。導(dǎo)水性能測(cè)試(滴液面積法)證明了純棉水刺無(wú)紡材料經(jīng)單面拒水整理后實(shí)現(xiàn)了單向?qū)�濕功��。因此，采用拒水整理劑�?duì)純棉水刺無(wú)紡材料進(jìn)行單面整理的技術(shù)可以使材料獲得優(yōu)良的單向?qū)�濕功能�?/FONT>
