国产三级电影在线播放_看欧美三级黄免费_伊人久久成人爱综合网_亚洲人妻久久久_欧美日韩视频一二区不卡_解开人妻的裙子猛烈进入_久久特级毛片_亚洲国产AV玩弄放荡人妇系列_91无码视频在线_国产毛片无遮挡精品一区二区

      噪聲是聲污染，聲污染會影響環(huán)境質量和人體感受，甚至會嚴重危害人的聽覺系統(tǒng)，導致疾病，而且會造成自然界中動物與植物的損害。作為對噪聲源的屏蔽或人體的防護，無紡布是輕質、高效的輕結構聲防護和隔絕材料。已有研究表明，纖維材料的堆砌形式，孔隙及分形維數和纖維本身的尺度，對其隔聲吸音性能有著明顯的影響，即纖維的形態(tài)及結構參數與材料的隔聲性存在關系，本文以熔噴無紡布的幾個結構參數為主要研究對象，討論其對無紡布隔聲量的主要影響，根據隔聲原理對試樣進行測試，并對結果進行分析。
1實驗部分
1．1試樣與結構參數


       樣品的厚度t(mm)、平方米重w(g／m2)及熔噴無紡布的纖維平均直徑測試儀器分別為YGl41厚度儀、FA2004A電子天平、N120全自動纖維細度檢測儀。
        本實驗為了測試樣品8～10的隔聲效果，使用平板硫化機將樣品5～7在加壓的條件下得到樣品8～1 O，加壓方式對試樣內纖維問聯接點的影響最小。若采用加熱條件，對材料表面性質及材料內部的聯接產生較大影響，從而影響隔音效果。
1．2隔聲量測量
    隔聲測試采用北京聲望聲電技術有限公司自主研發(fā)的SW系列阻抗管吸士／隔聲測試系統(tǒng)。
2結果與分析
2．1纖維細度的影響

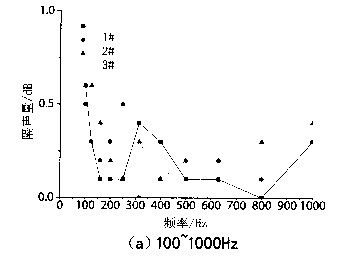

    對樣品1～3進行纖維細度與隔聲性能關系的研究，其結果如圖l所示。

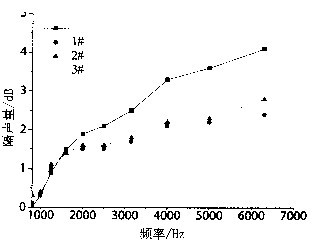

    由圖1可以看出，厚度和密度近似的情況下，3種試樣在全頻波段內的隔聲性能變化趨勢大體相同在高頻率下，試樣的隔聲性能隨著頻率的增加而增大，纖維越細小，隔聲效果越好。但是從隔聲量的大小可以看出，在厚度和密度較小
    本實驗試樣以聚丙烯母粒為原料，采用東華大學聚合物紡絲成網實驗設備制備而成。

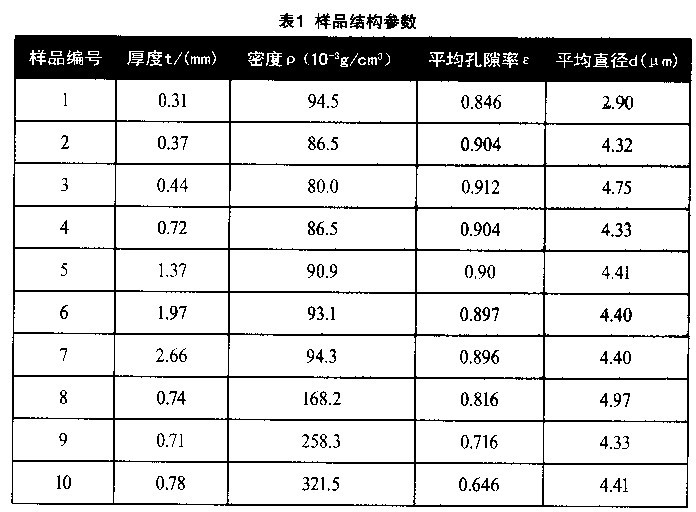

    通過調節(jié)和設置工藝參數，對熔噴所成纖維網的纖維直徑d(IJL m)、密度p(g／cm3)和纖維網厚度t(mm)、平均孔隙率￡掀化，得到10種測試樣品的四個參數值，見表1，隔聲性能總體低于5dB，因此纖維細度對隔聲性能的影響并不大。

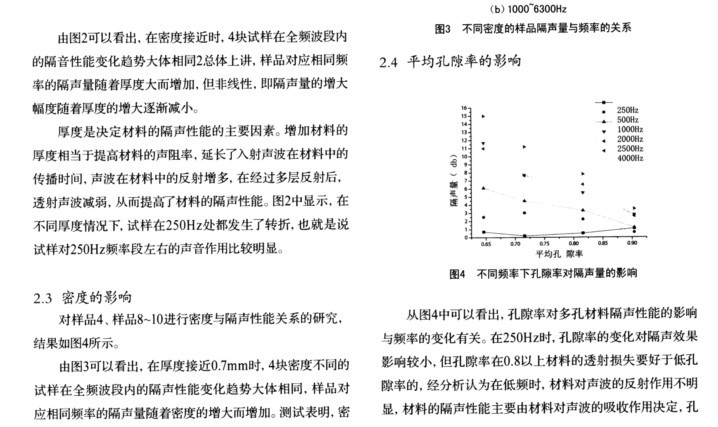

隙率高的材料對低頻聲波的吸收作用較好；當頻率較高時，透射損失的大小隨著孔隙率的變化發(fā)生明顯的變化。另外在1 OOO～4000Hz孔隙率相差較大時，透射損失隨著孔隙率的減小而增大。這是因為多孔材料在中高頻時具有較好的吸聲效果，同時隨著孔隙率的減小，材料對高頻聲波的反射量加大。
3結論
    由纖維直徑、樣品厚度、密度和平均孔隙率四個結構參數對入射聲波譜的分析，表明：
    (1)無紡布的纖維越細，隔聲效果越好。雖在低頻段(1 O O～1 0 O O H z)效果不明顯，但在高頻段(1000～6300Hz)，纖維細的隔聲效果增強。

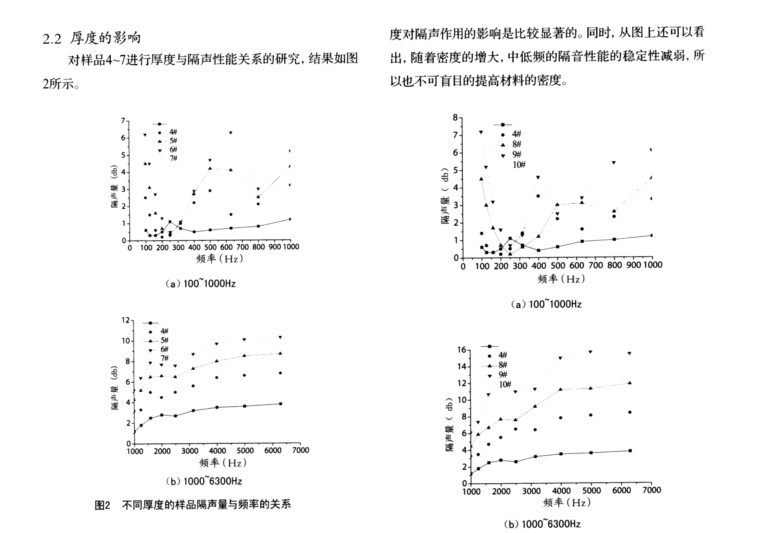

    (2)厚度對無紡布的隔聲性能影響明顯，因此在該纖維直徑尺度下。當密度接近時，隔聲量主要是物質質量的原則，即相同頻率的隔聲量隨著厚度的增大而增加，但非線性，即隔聲量的增大幅度隨著厚度的增大逐漸減小。
    (3)密度對隔音作用的影響是比較顯著的。厚度近似時，密度增加，隔音效果也得到提高，但是中低頻段(1 OO～2500Hz)的隔聲性能穩(wěn)定性減弱，顯然也遵循物質質量原理。
    (4)孔隙率對無紡布隔聲性能的影響與頻率變化行關。雖在低頻段，孔隙率的變化對隔聲效果的影響較小，隨著頻率的增大，透射損失隨著孔隙率的減小而增大
